Cấu tạo và nguyên lý hoạt động của điều hòa, máy lạnh

Điều hòa, máy lạnh là những thiết bị vô cùng quen thuộc với mỗi chúng ta. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo cũng như nguyên lý hoạt động của máy lạnh, điều hòa.

Điều hòa là gì?

Điều hòa là một thiết bị gia dụng sử dụng điện năng để thay đổi nhiệt độ trong phòng theo nhu cầu của người sử dụng. Trên thị trường, điều hòa được chia thành 2 loại là điều hòa một chiều và điều hòa hai chiều. Điều hòa một chiều chỉ có khả năng làm lạnh nên thường được gọi là máy lạnh. Trong khi đó, điều hòa hai chiều vừa có tính năng làm lạnh (dùng vào mùa hè) và tính năng sưởi ấm (dùng vào mùa đông).

Cấu tạo và nguyên lý hoạt động của điều hòa, máy lạnh

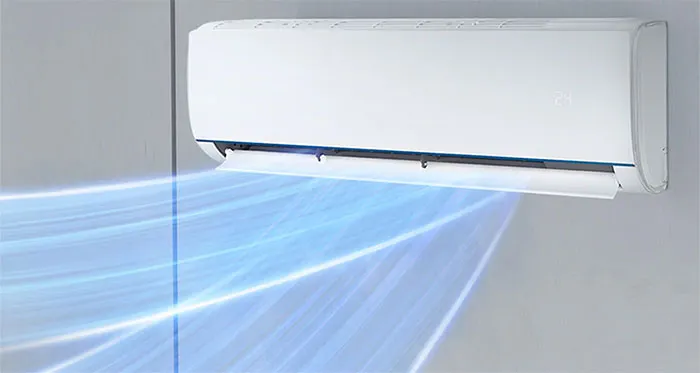

Điều hòa - thiết bị có khả năng điều hòa nhiệt độ không khí.

Cấu tạo và nguyên lý hoạt động của máy lạnh, điều hòa

Cấu tạo của máy lạnh, điều hòa

Cấu tạo của một chiếc điều hòa, máy lạnh thường gồm những bộ phận sau đây:

  • Dàn lạnh máy lạnh: Có tác dụng hấp thụ nhiệt trong phòng để môi chất lạnh mang ra bên ngoài. Dàn lạnh điều hòa có các ống đồng chạy song song và được bọc bởi dàn lá nhôm tản nhiệt.
  • Dàn nóng điều hòa: Làm nhiệm vụ xả nhiệt ra ngoài môi trường khi môi chất lạnh đã hấp thụ nhiệt tại dàn lạnh và di chuyển đến dàn nóng. Cấu tạo của dàn nóng máy lạnh tương tự như dàn lạnh.
  • Lốc điều hòa: Còn được gọi là máy nén điều hòa, có tác dụng hút chân không ở dàn lạnh, nén gas sang dạng lỏng ở dàn nóng nhằm giúp quá trình xả nhiệt hiệu quả nhất.
  • Quạt dàn lạnh: Tạo ra luồng không khí lưu thông liên tục qua dàn lạnh để việc hấp thụ nhiệt tốt hơn. Nếu quạt dàn lạnh chay yếu hoặc không chạy, điều hòa sẽ không thể làm mát toàn bộ phòng.
  • Quạt dàn nóng: Thổi không khí xuyên qua dàn nóng, giúp việc xả nhiệt ra môi trường bên ngoài hiệu quả nhất.
  • Van tiết lưu: Là bộ phận hạ áp gas sau khi gas qua dàn nóng để tản nhiệt. Gas đi qua van tiết lưu sẽ được chuyển sang dạng khí với áp suất thấp và nhiệt độ thấp.
  • Ống dẫn gas: Có nhiệm vụ dẫn ga từ dàn lạnh đến dàn nóng. Ống dẫn gas thường được làm bằng đồng, chịu được áp suất và nhiệt độ cao, không bị oxi hóa.
  • Bảng điều khiển: Được lắp trên cục lạnh, là bộ phận điều hành và kiểm soát toàn bộ hoạt động của điều hòa.
  • Tụ điện: Có tác dụng giúp đông cơ điện của máy nén khởi động.

Ngoài những bộ phận chính trên, cấu tạo của điều hòa, máy lạnh còn có nhiều bộ phận khác như cảm biến nhiệt dàn lạnh, khung vỏ, máng nước, bộ phận an toàn,…

Cấu tạo và nguyên lý hoạt động của điều hòa, máy lạnh

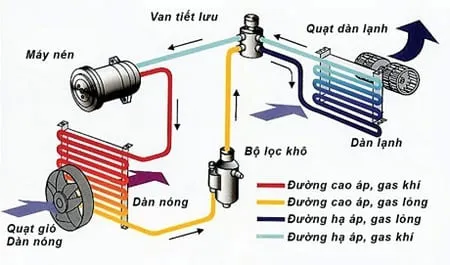

Sơ đồ cấu tạo điều hòa máy lạnh.

Nguyên lý hoạt động của máy lạnh, điều hòa

Chúng ta đã cùng nhau tìm hiểu sơ qua về cấu tạo điều hòa, máy lạnh. Vậy cơ chế hoạt động của điều hòa như thế nào?

  • Bước 1: Sau khi qua van tiết lưu, gas (môi chất làm lạnh) sẽ có áp suất thấp, nhiệt độ thấp.
  • Bước 2: Môi chất lạnh đi qua dàn lạnh sẽ hấp thụ nhiệt từ môi trường xung quanh. Quạt gió trong cục lạnh hút không khí trong phòng, đẩy qua dàn lạnh để làm lạnh rồi đưa trở lại phòng.
  • Bước 3: Môi chất mang nhiệt sẽ được đưa đến máy nén. Tại đây, gas sẽ được nén tới áp suất cao hơn.
  • Bước 4: Gas có nhiệt nhiệt độ cao, áp suất cao được đưa qua dàn nóng để làm mát nhờ quạt và dàn lá nhôm tản nhiệt. Khi đi qua dàn nóng, môi chất sẽ có nhiệt độ thấp hơn.
  • Bước 5: Gas tiếp tục được đưa đến van tiết tiết lưu để giảm áp suất, giảm nhiệt và bắt đầu một chu trình mới.

Cấu tạo và nguyên lý hoạt động của điều hòa, máy lạnh
Sơ đồ nguyên lý hoạt động điều hòa, máy lạnh.
